Macam-Macam Hardware Dalam Komputer

Perangkat Keras Komputer (Hardware) adalah sebuah komponen fisik pada komputer yang digunakan oleh sistem untuk menjalankan perintah yang telah diprogramkan atau dalam arti singkatnya sebuah komponen pada komputer yang bisa disentuh, dilihat dan diraba.

Macam - Macam Perangkat Keras Pada Komputer (Hardware):

1. CPU (Central Processing Unit)

CPU adalah pusat pengendali dan pemerosesan pada sebuah komputer yang mengatur semua instruksi program dan semua aktivitas yang dilakukan dalam komputer, sehingga CPU biasa disebut sebagai otak dari komputer.

2. Motherboard (Mainboard)

Mainboard adalah papan sirkuit utama yang berguna sebagai tempat macam-macam komponen elektronik yang saling terhubung yang memiliki chip bios, port, slot dan jalur konektor sebagai penghubung dari masing-masing perangkat.

3. Monitor

Monitor adalah sebuah perangkat keluaran yang digunakan untuk mengeluarkan hasil pemerosesan yang dilakukan oleh komputer berupa informasi yang dibutuhkan oleh orang yang memakai komputer.

4. Keyboard

Keyboard adalah sebuah perangkat masukan yang digunakan untuk memasukan data berupa huruf, angka maupun symbol tertentu serta melakukan perintah-perintah untuk menyimpan file dan membuka file. Keyboard disebut juga sebagai papan ketik pada komputer.

5. Mouse

Mouse adalah sebuah perangkat masukan yang berguna sebagai penunjuk posisi kursor/pointer pada layar monitor.

6. RAM (Random Access Memory)

Ram (Random Access Memory) adalah Tempat dimana kita menemukan instruksi-instruksi yang hendak dikerjakan dan sebagai media penyimpanan sementara.

7. Harddisk

Harddisk adalah Perangkat keras yang terbuat dari bahan kaku yang berlapisi piringan magnetik oksida yang mempunyai kapasitas penyimpanan yang sangat besar.

8. Processor

Processor adalah perangkat keras yang berguna untuk melakukan pembacaan, pengertian dan melaksanakan perintah dari pelaksanaan program.

9. Power Supply

Power Supply adalah perangkat keras komputer yang digunakan untuk memberikan tenaga dan energi arus listrik pada komputer.

10. LAN Card (Local Area Network)

LAN (Local Area Network) adalah jembatan penghubung antara komputer server dan komputer client dalam jaringan LAN.

11. AGP Card (Accelerated Graphics Port)

AGP Card (Accelerated Graphics Port) adalah perangkat keras yang berfungsi untuk memaksimalkan layar resolusi gambar pada komputer.

12. VGA Card (Video Graphics Accelerator)

VGA Card (Video Graphics Accelerator) Adalah perangkat keras yang berfungsi untuk merubah sinyal digital menjadi sinyal gambar.

13. FDD (Floppy Disk Drive)

FDD (Floopy Disk Drive) adalah perangkat keras yang digunakan untuk memutar piringan dan menggerakan head baca tulis yang selanjutnya diterjemahkan ke dalam disket.

14. Joystick

Joystick adalah alat masukan yang digunakan untuk memasukan perintah untuk menggerakan permainan pada komputer.

15. Printer

Printer adalah perangkat keluaran yang digunakan untuk mencetak data seperti gambar/foto, tulisan pada media kertas.

16. CD ROM / DVD ROM

CD ROM / DVD ROM adalah perangkat yang berfungsi untuk membaca data atau program dari media penyimpanan data CD atau DVD.

17. Scanner

Scanner adalah alat input yang mempunyai fungsi hampir mirip dengan mesin fotocopy. Dengan proses penggunaannya mengcopy data objek lalu dipindahkan kedalam memory komputer yang hasilnya dapat dilihat pada layar monitor.

18. Modem

Modem adalah perangkat keras yang digunakan untuk menghubungkan komputer ke jaringan internet.

19. Flashdisk

Flashdisk adalah perangkat yang digunakan untuk menyimpan data dengan ukuran kapasitas ternetntu. Ada yang 2GB, 4GB, 8GB, 16GB, sampai 32GB kapasitas penyimpanan.

20. Speaker

Speaker adalah perangkat keras keluaran(Output) yang berfungsi untuk mengeluarkan hasil pemerosesan berupa suara dari komputer.

21. Trackball

Trackball adalah perangkat keras yang digunakan sebagai alat penunjuk berupa sebuah bola yang memiliki sensor untuk mendeteksi gerakan.

22. Lightpen

Lightpen adalah pointer elektronik yang digunakan untuk memodifikasi dan men-desain gambar dengan screen (monitor).

23. Barcode Reader
Barcode Reader adalah perangkat yang digunakan untuk membaca barcode data.

24. Digitizer

Digitizer adalah perangkat masukan yang berfungsi untuk merubah perangkat atau data analog menjadi data digital.

25. CD (Compact Disk)
CD (Compact Disk) adalah perangkat yang digunakan sebagai media penyimpanan dan pembacaan data menggunakan sistem optik yang terbuat dari bahan plastik.

26. Touchpad
Touchpad adalah sebuah alat penunjuk yang menampilkan sensor pada permukaan khusus yang dapat menterjemahkan gerakan dan jari-jari pengguna(user) ke posisi yang di inginkan pada layar monitor. Touchpad ini hanya dapat ditemukan pada laptop dan notebook dan cara kerjanya hampir sama dengan mouse.

27. WebCam

WebCam adalah sebutan bagi kamera real-time yang gambarnya bisa di akses atau dilihat melalui WWW (World Wide Web), program instant messaging atau aplikasi video call yang memasukan hasil data rekaman dan dibentuk dalam format digital.

28. Microphone

Microphone adalah perangkat keras keluaran yang dapat menangkap gelombang suara lalu merubahnya menjadi getaran listrik. Microphone ini memiliki fungsi untuk mengeluarkan suara atau menjadi media rekaman suara yang divisualkan melalui gelombang getaran suara.

29. Magnetic Tape

Magnetic Tape adalah salah satu peralatan yang digunakan untuk penyimpanan data untuk berkas besar yang diakses dan diproses secara sequensial.

30. Projector

Projecetor adalah perangkat keras yang mengintegrasikan sumber cahaya, sistem optic elektronik, dan display dengan tujuan untuk memproyeksikan gambar atau video ke dinding atau layar.

31. Network Card
Network Card adalah perangkat keras yang digunakan sebagai jembatan penghubung antara komputer server dengan komputer client.

32. Tv Tuner Card
Tv Tuner Card adalah perangkat keras yang digunakan untuk menyiarkan tv pada komputer.

33. UPS (Uninterruptible Power Supply)
UPS adalah perangkat keras komputer yang berfungsi untuk memberikan suplai/menghantarkan listrik ketika tegangan listrik utama terhenti atau tidak berfungsi, dengan kata lain UPS bisa dikatakan sebagai cadangan listrik ketika tegangan listrik utamanya padam.

34. Sound Card
Sound Card adalah perangkat keras komputer yang berfungsi sebagai media pengolah data berupa audio atau suara yang menghubungkan antara perangkat penghubung masukan berupa suara (seperti microphone) ke dalam komputer.

35. Heatsink (Kipas Pendingin)

Heatsink adalah perangkat keras komputer yang berfungsi untuk membantu proses pendinginan pada processor agar komputer lebih stabil.

36. Headset

Perangkat keras komputer yang berfungsi sebagai media pengeluaran untuk gelombang suara yang telah disistem oleh komputer.

37. Kabel Data
Kabel data adalah perangkat keras tambahan pada komputer yang digunakan untuk mengirimkan atau menerima data dari komputer ke handphone.

38. Card Reader
Card Reader adalah perangkat tambahan komputer yang berfungsi untuk membaca kartu memori handphone dan kartu memori lainnya seperti SD Card, Mini-SD, RS Card, MSD(Memory Stick Duo) Card dan lainnya.

39. Router
Router adalah perangkat keras jaringan yang berfungsi untuk menghubungkan beberapa jaringan yang memiliki akses jaringan sama ataupun berbeda.

40. Hub/Switch
Perangkat keras komputer yang memiliki banyak port yang bertujuan untuk menghubungkan beberapa node(komputer) sehingga membentuk suatu jaringan topologi.





barangkali jika ada yang mau menambahkan silakan tinggalkan komen....

Read More

Susunan Kabel UTP yang Sering Digunakan

Susunan Kabel UTP:  Seringkali kita  menghadapi  masalah  yang  terlihat sepele, namun dapat mengakibatkan kesalahan yang fatal di kemudian hari. Untuk sebagian orang memasangkan kabel UTP dengan konektor RJ45 asal kedua ujungnya memiliki susunan  warna yang sama, sudah pasti bukan masalah. Namun dalam membangun sebuah jaringan komputer yang besar dan kompleks yang mengikut sertakan banyak orang, tentulah hal tersebut dapatmenjadikan suatu masalah dan pasti akan terjadi kebingungan. Maka dari itu haruslah dilakukan standarisasi pemasangan. Kita tidak usah susah-susah menciptakan aturan standard sendiri, karena sudah ada lembaga yang mengatur hal tersebut yaitu TIA/EIA, http://www.tiaonline.org/standards/catalog/ dan tinggal kita mengikutinya.

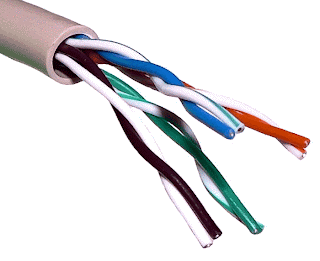

Kabel UTP (Unshielded Twisted Pair) yang sering digunakan untuk jaringan komputer adalah kabel UTP categori 5 (UTP Cat 5) yang secara praktis dapat mendukung transfer data sampai 100 Mbps. UTP Cat 5 terdiri dari 4 pasang kabel berwarna atau 8 kabel tunggal. Warna-warna kabel tersebut adalah sbb:

• Pasangan 1: Putih-Biru dan Biru
• Pasangan 2: Putih-orange dan Orange
• Pasangan 3: Putih-Hijau dan Hijau
• Pasangan 4: Putih-Coklat dan Coklat

Jenis Kabel

Susunan kabel UTP terdiri dari 2 jenis, yaitu:

1. Straight (lurus), biasa digunakan untuk menghubungkan perangkat yang berbeda, misalnya: komputer ke hub, komputer ke switch.
2. Cross (silang), biasa digunakan untuk menghubungkan perangkat yang sama, misalnya: komputer ke komputer, hub ke hub, switch ke switch.

Susunan Kabel Straight (Lurus)

Untuk standar urutan kabel straight susunan pada kedua ujung sama, yaitu:

1. Putih-orange
2. Orange
3. Putih-hijau
4. Biru
5. Putih-biru
6. Hijau
7. Putih-coklat
8. Coklat

Gambar susunan kabel straight

Susunan Kabel Cross (Silang)

Untuk standar urutan kabel cross susunan pada kedua ujung berbeda, yaitu:

Ujung pertama sama dengan susunan kabel straight:

1. Putih-orange
2. Orange
3. Putih-hijau
4. Biru
5. Putih-biru
6. Hijau
7. Putih-coklat
8. Coklat

Ujung kedua, pin 1 dan 3 tukar posisi, pin 2 dan 6 tukar posisi:

1. Putih-hijau
2. Hijauh
3. Putih-orange
4. Biru
5. Putih-biru
6. Orange
7. Putih-coklat
8. Coklat

Gambar susunan kabel cross ujung pertama

Gambar susunan kabel cross ujung kedua

Itulah tadi 2 susunan kabel UTP yang umum digunakan oleh para teknisi jaringan komputer. Semoga tulisan saya ini bisa membantu teman-teman yang membutuhkan.

Read More

Pengertian dan Fungsi HUB dalam Jaringan

 (Pengertian dan Fungsi HUB dalam Jaringan) – Hub merupakan perangkat jaringan yang bekerja di OSI layer 1, Physical Layer. Sehingga dia hanya bekerja tak lebih sebagai penyambung atau concentrator saja, dan hanya menguatkan sinyal di kabel UTP. HUB tdk Mengenal MAC Addressing / Physical Addressing shingga tdk bisa memilah data yg harus ditransmisikan shingga collision tdk bisa dihindari dari penggunaan HUB ini

Fungsi HUB

• Memfasilitasikan penambahan penghilangan atau penambahan workstation
• Menambah jarak network ( fungsi sebagai repeater )
• Menyediakan fleksibilitas dengan mensupport interface yang berbeda ( Ethernet, Toket ring, FDDI )
• Menawarkan featur yang fault tolerance ( Isolasi Kerusakan )
• Memberikan menegement yang tersentralisasi ( koleksi informasi, diagnostic)

Read More

Fungsi Tang Krimping (Jaringan)

Fungsi Tang Crimping Jaringan ~ Barang kali bagi anda yang sedang baru saja belajar membuat jaringan komputer khususnya di jaringan LAN mungkin akan berkenalan dengan salah satu tools jaringan yaitu tang crimping.

Untuk mengenal lebih jauh apa saja fungsi dari tang crimping berikut akan kita bahas.

Tang crimping merupakan salah satu tool jaringan yang biasanya di gunakan untuk mengcrimping kabel UTP atau kabel LAN ke RJ-45.

Selain itu tang crimping juga biasa di gunakan untuk mengupas dan memotong kabel UTP. Berikut ini beberapa gambar dari tang crimping yang di gunakan untuk membuat kabel jaringan.

Tang Crimping Kabel Jaringan

Crimping Tools

Berbagai Jenis Tang Crimping

Crimping kabel LAN ke RJ-45 di lakukan dengan terlebih dahulu menyusun susunan warna kabel kemudian meratakan kabel tersebut sehingga terlihat rapi, jika kabel sudah tersusun benar kemudian akan di masukkan ke RJ-45 untuk di crimping. Berikut ini gambar dari kabel jaringan LAN dan RJ-45.

Kabel UTP Jaringan LAN

RJ-45

Susunan Standar Kabel Straight

Kabel yang sudah tersusun tapi akan di masukkan ke RJ-45 dan siap di crimpng menggunakan tang crimping. Pada saat melakukan crimping tekan tang dengan kuat hingga terdengar suara klik.

Mengcrimping Kabel LAN
Kabel yang di crimping dengan benar akan terlihat rapi dan siap untuk di gunakan untuk menghubungkan antar satu komputer dengan komputer lainnya. Sebaliknya jika pemasangan kabel anda salah, atau susunannya terbalik maka kabel tersebut tidak akan bisa di gunakan untuk menghubungkan komputer di dalam jaringan.

Berikut ini gambar dari hasil crimping yang terlihat rapi.
Hasil crimping yang rapi
Sekian dulu artikel Fungsi Tang Crimping Jaringan semoga bermanfaat untuk anda. Silahkan berkomentar jika anda ingin menanyakan seputar tang crimping jaringan komputer....
